    自动扫频超声波焊机操作说明书!

    您现在的位置:网站首页 >> 产品中心 >> 超声波焊接机 >> 详细内容

    自动扫频超声波焊机操作说明书!

    发布时间:2018-10-25  浏览:124次  字号:

    数字型自动追频超声波焊接机操作说明书:
    超声波焊接参数:
    · 频率:15KHz
    · 功率:3000W
    · 峰值功率:3300W
    · 语言:中、英
    · 电源电压:200-240VAC
    · 行程:75MM

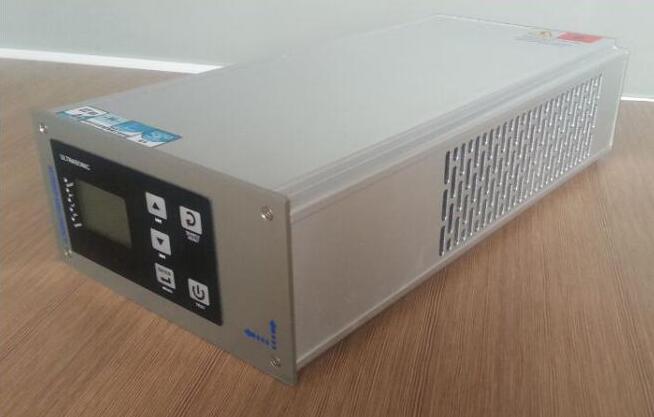

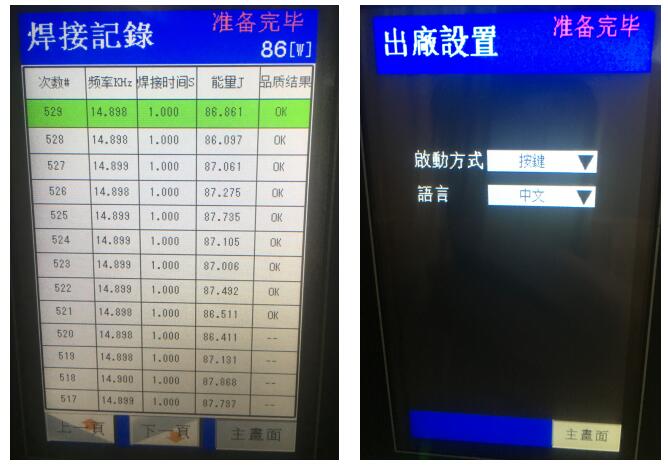

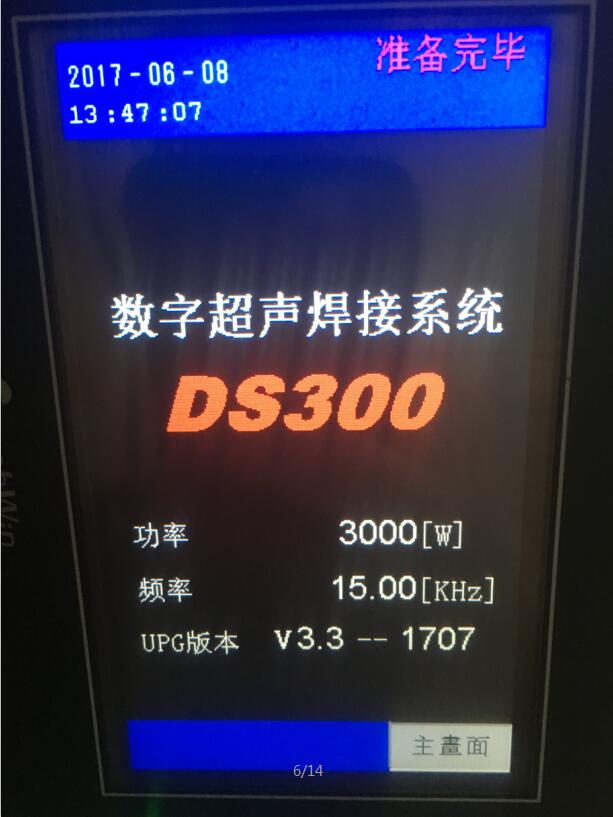

    机器操作界面1

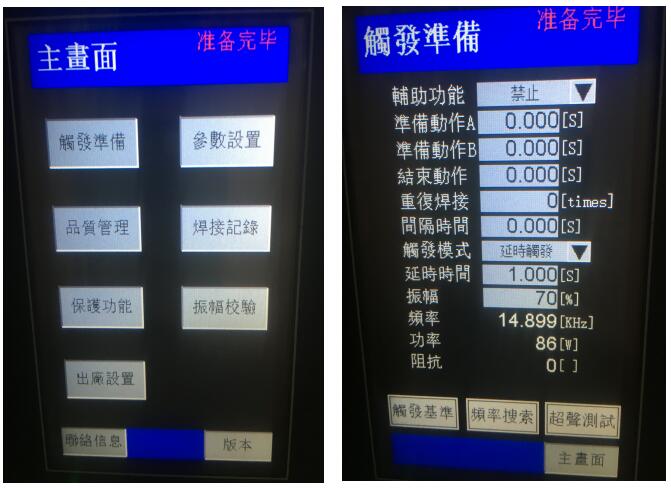

    机器操作界面2

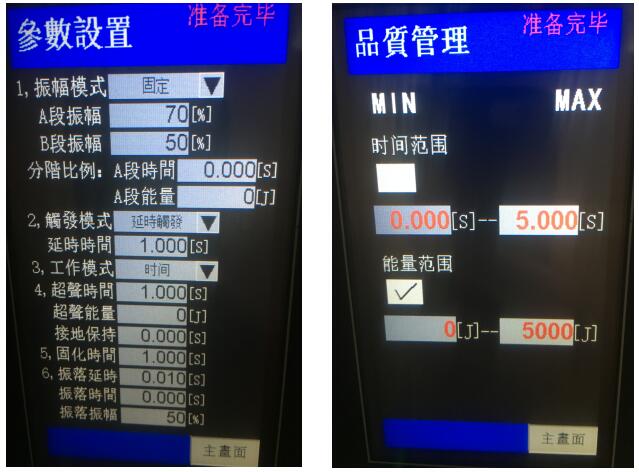

    机器操作界面3


    CX-300系列设备功能说明

    · 实时频率自动追踪
    · 焊接模式:时间、能量、接地
    · 振幅分阶功能
    · 焊接振幅10%-100%可调(1%精度)
    · 200V-240V恒稳输出
    · 振幅补偿
    · 模具阻抗分析+保护
    · 过载保护
    · 电压保护(输入)
    · 换能器电压保护
    · 品质管理(时间、能量相互检测)
    · 焊接记录(运行统计)
    · 设备功率无虚假
    · 4核32位处理器
    · 485通讯
    · 功能强大,品质优良,焊接稳定型高、内部其他优点无法一一列举。


    安装位置

    电源在工作时,部分功率器件会产生热量,过高的温升会导致电源内部 过热保护(详见“过热”故障描述),对此我们采用强制风冷,因此,必须 保证发生器风口与周边遮挡物之间距离不小于10CM。此外还应避免安装在环 境温度超过40度,湿度不超过75%的场所。

    注意:防止水蒸汽或金属物件进入电源内部。长时间地工作在强化学腐 蚀气体场合,可能导致电源元器件损坏。

    供给电源

    电源输入规格:AC 220V 50/60HZ。 尽量使用带有接地线的三芯电缆线与发生器电源输入接插件相连。 电源内部安装电源保护保险丝,更换保险丝时请打开机壳后才能

    更换。 注意:更换保险丝时必须先断开输入电源。请用同一规格的保险丝

    更换已损坏的。详细请见“电源规格表”(P19页)。

    电源连接接口/外控输入/输出接口


    电源输入接口(A)

    L 220VAC电源火线

    N 220VAC电源零线

    PE 电源接地线

    注意:电源输入请用带接地线的三芯电缆线连接,且线径不小于1.5mm2。



    电源连接接口/外控输入/输出接口


    高频输出接口(B)
    HF+:连接至换能器“+”端

     RF-:连接至换能器“-”端 注意:请用屏蔽线连接,耐压>1000V。
    输入/输出控制接口(C1、C2、C3) C1端口
    COM_24V:24V电源输出公共端 AUX_3:复用端口3输入
    READY:准备完毕输出 AUX_2:复用端口2输入
    Mvt:冷却或气缸动作输出 AUX_1:复用端口1输入
    H.F:超声工作输出 START:工作启动输入
    10
    OVL:运行超限输出 COM_0V:0V电源输入公共端
    11
    ERROR:故障警示输出

    C2端口

    A_0-10V:外部模拟量调幅输入 GND:内部电源地
    P_0-10V:实时功率输出 RS485_A:RS485通讯A端口
    FREQ:频率脉冲输出 RS485_B:RS485通讯B端口

    C3端口
    EXT_24V:24V电源 EXT_0V:0V电源

    注意:输入输出公共端口不够用时,可接至C3端口,C3端口24V电源与C1端口公共电源内部是连接在一起的。
